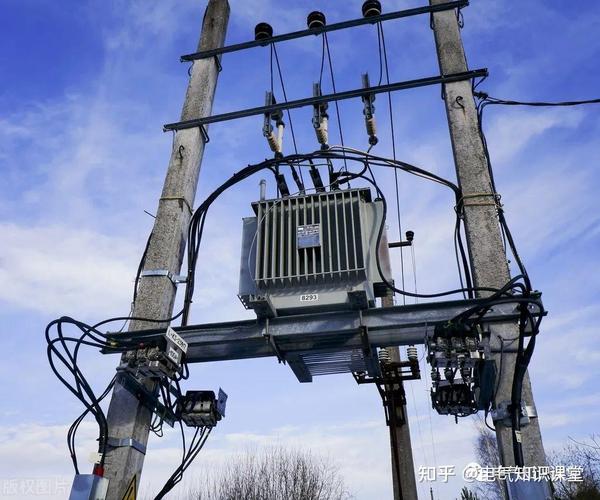

变压器接线方法 常用的三种联结组别不同特征解析

变压器作为电力系统中的核心设备，其接线方法直接关系到系统的运行效率、安全性和稳定性。在变压器的接线中，联结组别是一个关键概念，它决定了变压器高低压侧电压、电流的相位关系。常用的三种联结组别包括Yyn0、Dyn11和YNd11，每种都有其独特的特征和应用场景。下面，我们将详细解析这三种联结组别的不同特征。

1. Yyn0联结组别

Yyn0联结组别表示高压侧为星形（Y）连接，低压侧也是星形（y）连接，并且低压侧中性点引出（n），组别号为0，表示高低压侧线电压同相位。这种联结组别的特征包括：

• 相位关系：高低压侧线电压相位相同，变比准确，适用于配电变压器。
• 中性点引出：低压侧中性点可引出，方便实现三相四线制供电，适用于居民区、商业区等单相负载较多的场合。
• 谐波问题：由于是星形-星形连接，三次谐波电流无法在绕组中流通，可能导致电压波形畸变，因此不适用于谐波严重的系统。
• 应用：常见于中小容量的配电变压器，如10kV/0.4kV系统。

2. Dyn11联结组别

Dyn11联结组别表示高压侧为三角形（D）连接，低压侧为星形（y）连接并中性点引出（n），组别号为11，表示低压侧线电压超前高压侧线电压30°。其特征如下：

• 相位关系：低压侧线电压超前高压侧30°，有助于抑制三次谐波，改善电压质量。
• 中性点引出：低压侧中性点可引出，支持三相四线制，适用于不平衡负载。
• 谐波抑制：三角形连接使三次谐波电流在高压侧环流，不会传到低压侧，减少了谐波影响。
• 应用：广泛用于配电系统，特别是对谐波抑制要求较高的场合，如工业区和数据中心。

3. YNd11联结组别

YNd11联结组别表示高压侧为星形连接并中性点引出（YN），低压侧为三角形（d）连接，组别号为11，表示低压侧线电压超前高压侧30°。其特征包括：

• 相位关系：低压侧线电压超前高压侧30°，适用于需要相位偏移的场合。
• 中性点引出：高压侧中性点可引出，便于接地保护，提高系统安全性。
• 谐波抑制：三角形连接在低压侧，可有效抑制谐波，但高压侧中性点接地可能引入零序电流。
• 应用：常用于输电系统的高压侧，如110kV及以上电压等级，用于连接不同电压等级的电网。

---

变压器的联结组别选择需根据具体应用场景决定。Yyn0适用于简单配电，Dyn11擅长谐波抑制和不平衡负载，YNd11则用于高压输电和接地保护。了解这些特征，有助于优化变压器接线，确保电力系统高效稳定运行。
